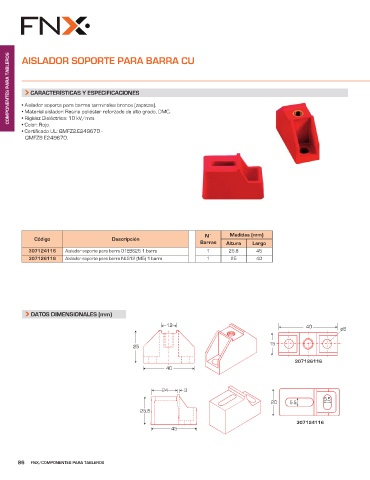

COMPONENTES PARA TABLEROS  AISLADOR SOPORTE PARA BARRA CU





            CARACTERÍSTICAS Y ESPECIFICACIONES

        • Aislador soporte para barras terminales bronce (zapatas).
        • Material aislador: Resina poliéster reforzado de alto grado, DMC.
        • Rigidez Dieléctrica: 10 kV/mm.
        • Color: Rojo.
        • Certificado UL: QMFZ2.E249670 -
         QMFZ8 E249670.


















                                                                      ‹      Medidas (mm)
            Código                    Descripción
                                                                   Barras   Altura   Largo
           307124116   Aislador soporte para barra 01EBS25 1 barra    1      25,8     45
           307126116   Aislador soporte para barra NLS12 (M5) 1 barra  1     25       40









            DATOS DIMENSIONALES (mm)








                                                                                                   307126116











                                                                                                   307124116






       86  FNX/COMPONENTES PARA TABLEROS
