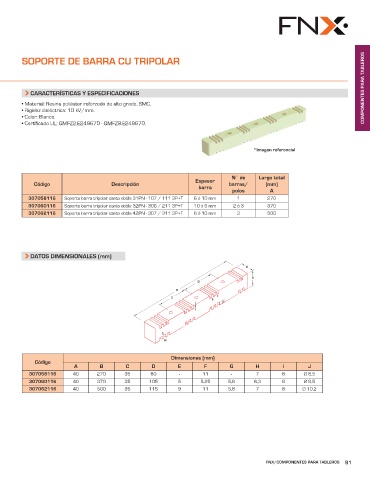

Page 93 - Catalogo FNX Dartel Electricidad

COMPONENTES PARA TABLEROS
SOPORTE DE BARRA CU TRIPOLAR

CARACTERÍSTICAS Y ESPECIFICACIONES
• Material: Resina poliéster reforzado de alto grado, SMC.
• Rigidez dieléctrica: 10 kV/mm.
• Color: Blanco.
• Certificado UL: QMFZ2.E249670 - QMFZ8.E249670.

*Imagen referencial

‹ &' Largo total
Espesor
Código Descripción barras/ (mm)
barra
polos A
307058116 Soporte barra tripolar canto doble 31PN - 107 / 111 3P+T 6 ó 10 mm 1 270
307060116 Soporte barra tripolar canto doble 32PN - 306 / 211 3P+T 10 ó 6 mm 2 ó 3 370
307062116 Soporte barra tripolar canto doble 42PN - 307 / 311 3P+T 6 ó 10 mm 3 500

DATOS DIMENSIONALES (mm)

Dimensiones (mm)
Código
A B C D E F G H I J
307058116 40 270 35 80 - 11 - 7 8 Ø 8,5
307060116 40 370 35 105 5 5,25 5,8 6,3 8 Ø 8,5
307062116 40 500 35 115 9 11 5,8 7 8 Ø 10,2

FNX/COMPONENTES PARA TABLEROS 91
