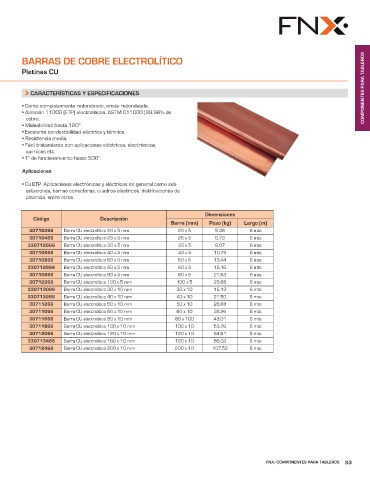

Page 95 - Catalogo FNX Dartel Electricidad

BARRAS DE COBRE ELECTROLÍTICO
Pletinas CU

CARACTERÍSTICAS Y ESPECIFICACIONES COMPONENTES PARA TABLEROS
• Canto completamente redondeado, arista redondeada.
• Aleación 11000 (ETP) electrolíticas. ASTM C11000 (99,98% de
cobre.
• Maleabilidad hasta 120°.
• Excelente conductibilidad eléctrica y térmica.
• Resistencia media.
• Fácil tratamiento con aplicaciones eléctricas, electrónicas,
químicas etc.
• T° de funcionamiento hasta 500°.

Aplicaciones

• Cu ETP: Aplicaciones electrónicas y eléctricas en general como sub-
estaciones, barras conectoras, cuadros eléctricos, distribuciones de
potencia, entre otros.

Dimensiones
Código Descripción
Barra (mm) Peso (kg) Largo (m)
30710266 Barra CU electrolítico 20 x 5 mm 20 x 5 5,38 6 mts
30710466 Barra CU electrolítico 25 x 5 mm 25 x 5 6,73 6 mts
330712666 Barra CU electrolítico 30 x 5 mm 30 x 5 8,07 6 mts
30710666 Barra CU electrolítico 40 x 5 mm 40 x 5 10,75 6 mts
30710866 Barra CU electrolítico 50 x 5 mm 50 x 5 13,44 6 mts
330712866 Barra CU electrolítico 60 x 5 mm 60 x 5 16,16 6 mts
30710966 Barra CU electrolítico 80 x 5 mm 80 x 5 21,52 6 mts
30712266 Barra CU electrolítico 100 x 5 mm 100 x 5 26,88 6 mts
330713066 Barra CU electrolítico 30 x 10 mm 30 x 10 16,13 6 mts
330713266 Barra CU electrolítico 40 x 10 mm 40 x 10 21,50 6 mts
30711266 Barra CU electrolítico 50 x 10 mm 50 x 10 26,88 6 mts
30711066 Barra CU electrolítico 60 x 10 mm 60 x 10 32,26 6 mts
30711666 Barra CU electrolítico 80 x 10 mm 80 x 100 43,01 6 mts
30711866 Barra CU electrolítico 100 x 10 mm 100 x 10 53,76 6 mts
30712066 Barra CU electrolítico 120 x 10 mm 120 x 10 64,51 6 mts
330713466 Barra CU electrolítico 160 x 10 mm 160 x 10 86.02 6 mts
30712466 Barra CU electrolítico 200 x 10 mm 200 x 10 107,52 6 mts

FNX/COMPONENTES PARA TABLEROS 93
