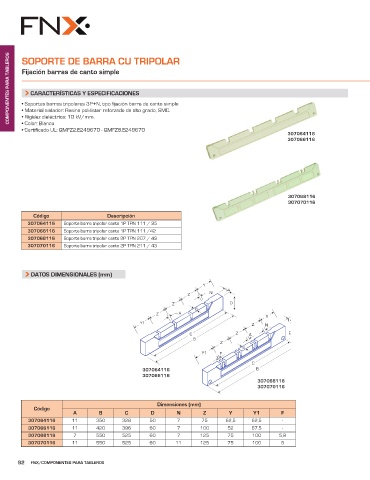

COMPONENTES PARA TABLEROS SOPORTE DE BARRA CU TRIPOLAR

Fijación barras de canto simple

CARACTERÍSTICAS Y ESPECIFICACIONES
• Soportes barras tripolares 3P+N, tipo fijación barra de canto simple
• Material aislador: Resina poliéster reforzado de alto grado, SMC.
• Rigidez dieléctrica: 10 kV/mm.
• Color: Blanco
• Certificado UL: QMFZ2.E249670 - QMFZ8.E249670
307064116
307066116

307068116
307070116

Código Descripción
307064116 Soporte barra tripolar canto 1P TPN 111 / 35
307066116 Soporte barra tripolar canto 1P TPN 111 /42
307068116 Soporte barra tripolar canto 2P TPN 207 / 43
307070116 Soporte barra tripolar canto 2P TPN 211 / 43

DATOS DIMENSIONALES (mm)
Y
14
Z N
Z D
8
Z A
Y
Y1 Z N 14

C Z A D
B
Z
8
Y1 F
C
307064116 B
307066116
307068116
307070116

Dimensiones (mm)
Código
A B C D N Z Y Y1 F
307064116 11 350 328 50 7 75 62,5 62,5 -
307066116 11 420 396 60 7 100 52 67,5 -
307068116 7 550 525 60 7 125 75 100 5,8
307070116 11 550 525 60 11 125 75 100 9

92 FNX/COMPONENTES PARA TABLEROS
