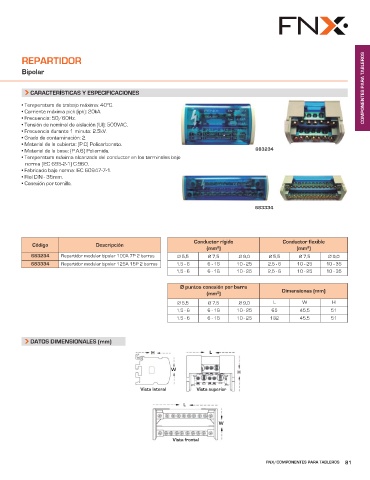

REPARTIDOR

Bipolar

CARACTERÍSTICAS Y ESPECIFICACIONES COMPONENTES PARA TABLEROS

• Temperatura de trabajo máxima: 40°C.
• Corriente máxima pick (ipk): 20kA.
• Frecuencia: 50/60Hz.
• Tensión de nominal de aislación (UI): 500VAC.
• Frecuencia durante 1 minuto: 2.5kV.
• Grado de contaminación: 2.
• Material de la cubierta: (P.C) Policarbonato.
• Material de la base: (P.A.6) Poliamida. 683234
• Temperatura máxima alcanzada del conductor en los terminales bajo
norma (IEC 695-2-1) C:960.
• Fabricado bajo norma: IEC 60947-7-1.
• Riel DIN - 35mm.
• Conexión por tornillo.

683334

Conductor rígido Conductor flexible
Código Descripción
(mm ) (mm )
2
2
683234 Repartidor modular bipolar 100A 7P 2 barras Ø 5,5 Ø 7,5 Ø 9,0 Ø 5,5 Ø 7,5 Ø 9,0
683334 Repartidor modular bipolar 125A 15P 2 barras 1,5 - 6 6 - 16 10 - 25 2,5 - 6 10 - 25 10 - 35
1,5 - 6 6 - 16 10 - 25 2,5 - 6 10 - 25 10 - 35

Ø puntos conexión por barra
(mm ) Dimensiones (mm)
2
Ø 5,5 Ø 7,5 Ø 9,0 L W H
1,5 - 6 6 - 16 10 - 25 65 45,5 51
1,5 - 6 6 - 16 10 - 25 132 45,5 51

DATOS DIMENSIONALES (mm)
H L

W
H

Vista lateral Vista superior

L

W

Vista frontal

FNX/COMPONENTES PARA TABLEROS 81
