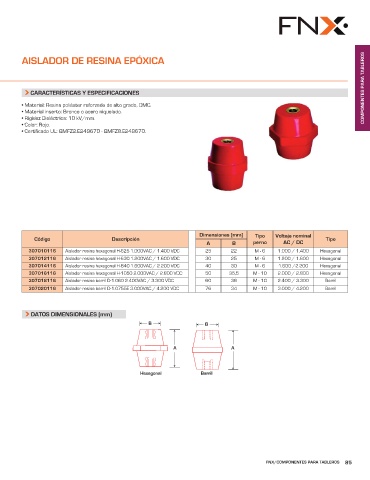

Page 87 - Catalogo FNX Dartel Electricidad

COMPONENTES PARA TABLEROS
AISLADOR DE RESINA EPÓXICA

CARACTERÍSTICAS Y ESPECIFICACIONES

• Material: Resina poliéster reforzado de alto grado, DMC.
• Material inserto: Bronce o acero niquelado.
• Rigidez Dieléctrica: 10 kV/mm.
• Color: Rojo.
• Certificado UL: QMFZ2.E249670 - QMFZ8.E249670.

Dimensiones (mm) Tipo Voltaje nominal
Código Descripción Tipo
A B perno AC / DC
307010116 Aislador resina hexagonal H-625 1.000VAC / 1.400 VDC 25 22 M - 6 1.000 / 1.400 Hexagonal
307012116 Aislador resina hexagonal H-630 1.200VAC / 1.600 VDC 30 25 M - 6 1.200 / 1.600 Hexagonal
307014116 Aislador resina hexagonal H-840 1.600VAC / 2.200 VDC 40 30 M - 6 1.600 /2.200 Hexagonal
307016116 Aislador resina hexagonal H-1050 2.000VAC / 2.800 VDC 50 35,5 M - 10 2.000 / 2.800 Hexagonal
307018116 Aislador resina barril D-1.060 2.400VAC / 3.300 VDC 60 38 M - 10 2.400 / 3.300 Barril
307020116 Aislador resina barril D-1.0755E 3.000VAC / 4.200 VDC 76 34 M - 10 3.000 / 4.200 Barril

DATOS DIMENSIONALES (mm)
B B

A A

Hexagonal Barril

FNX/COMPONENTES PARA TABLEROS 85
