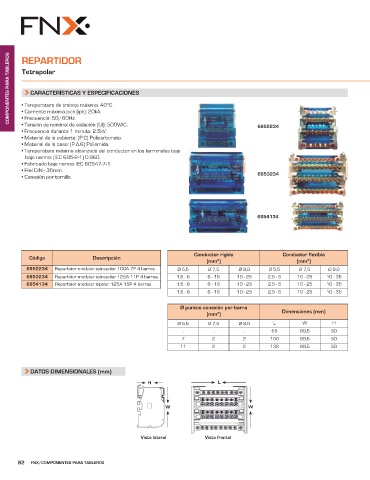

Page 84 - Catalogo FNX Dartel Electricidad

COMPONENTES PARA TABLEROS REPARTIDOR

Tetrapolar

CARACTERÍSTICAS Y ESPECIFICACIONES

• Temperatura de trabajo máxima: 40°C.
• Corriente máxima pick (ipk): 20kA.
• Frecuencia: 50/60Hz.
• Tensión de nominal de aislación (UI): 500VAC.
6852234
• Frecuencia durante 1 minuto: 2.5kV. 6852234
• Material de la cubierta: (P.C) Policarbonato.
• Material de la base: (P.A.6) Poliamida.
• Temperatura máxima alcanzada del conductor en los terminales bajo
bajo norma: (IEC 695-2-1) C:960.
• Fabricado bajo norma: IEC 60947-7-1.
• Riel DIN - 35mm.
6853234
• Conexión por tornillo. 6853234

6854134
6854134

Conductor rígido Conductor flexible
Código Descripción
(mm ) (mm )
2
2
6852234 Repartidor modular tetrapolar 100A 7P 4 barras Ø 5,5 Ø 7,5 Ø 9,0 Ø 5,5 Ø 7,5 Ø 9,0
6853234 Repartidor modular tetrapolar 125A 11P 4 barras 1,5 - 6 6 - 16 10 - 25 2,5 - 6 10 - 25 10 - 35
6854134 Repartidor modular bipolar 125A 15P 4 barras 1,5 - 6 6 - 16 10 - 25 2,5 - 6 10 - 25 10 - 35
1,5 - 6 6 - 16 10 - 25 2,5 - 6 10 - 25 10 - 35

Ø puntos conexión por barra
(mm ) Dimensiones (mm)
2
Ø 5,5 Ø 7,5 Ø 9,0 L W H
- - - 65 89,5 50
7 2 2 100 89,5 50
11 2 2 132 89,5 50

DATOS DIMENSIONALES (mm)
H L

W W

Vista lateral Vista frontal

82 FNX/COMPONENTES PARA TABLEROS
