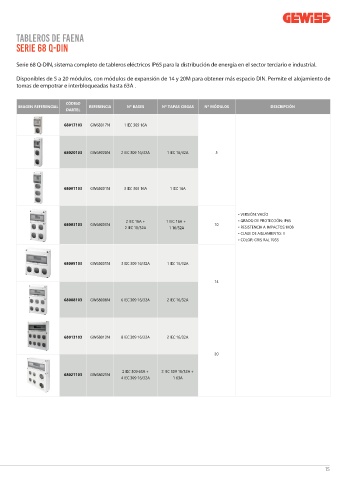

TABLEROS DE FAENA
SERIE 68 Q-DIN

Serie 68 Q-DIN, sistema completo de tableros eléctricos IP65 para la distribución de energía en el sector terciario e industrial.

Disponibles de 5 a 20 módulos, con módulos de expansión de 14 y 20M para obtener más espacio DIN. Permite el alojamiento de
tomas de empotrar e interbloqueadas hasta 63A .

CÓDIGO
IMAGEN REFERENCIAL REFERENCIA Nº BASES Nº TAPAS CIEGAS Nº MÓDULOS DESCRIPCIÓN
DARTEL
68017103 GW68017N 1 IEC 309 16A

68020103 GW68020N 2 IEC 309 16/32A 1 IEC 16/32A 5

68001103 GW68001N 3 IEC 309 16A 1 IEC 16A

• VERSIÓN: VACÍO
2 IEC 16A + 1 IEC 16A + • GRADO DE PROTECCIÓN: IP65
68003103 GW68003N 10
2 IEC 16/32A 1 16/32A • RESISTENCIA A IMPACTOS: IK08
• CLASE DE AISLAMIENTO: II
• COLOR: GRIS RAL 7035

68005103 GW68005N 3 IEC 309 16/32A 1 IEC 16/32A

14

68008103 GW68008N 6 IEC 309 16/32A 2 IEC 16/32A

68013103 GW68013N 8 IEC 309 16/32A 2 IEC 16/32A

20

2 IEC 309 63A + 2 IEC 309 16/32A +
68021103 GW68021N
4 IEC 309 16/32A 1 63A

15
