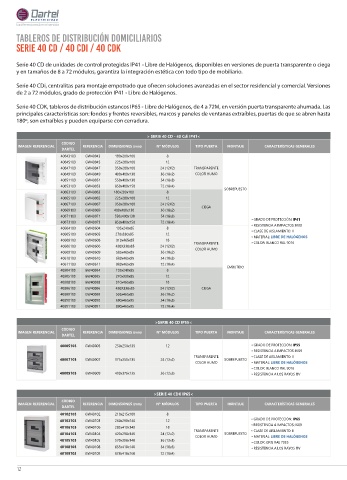

Page 12 - Catalogo Gewiss - Dartel Electricidad

TABLEROS DE DISTRIBUCIÓN DOMICILIARIOS
SERIE 40 CD / 40 CDi / 40 CDK

Serie 40 CD de unidades de control protegidas IP41 - Libre de Halógenos, disponibles en versiones de puerta transparente o ciega
y en tamaños de 8 a 72 módulos, garantiza la integración estética con todo tipo de mobiliario.

Serie 40 CDi, centralitas para montaje empotrado que ofrecen soluciones avanzadas en el sector residencial y comercial. Versiones
de 2 a 72 módulos, grado de protección IP41 - Libre de Halógenos.

Serie 40 CDK, tableros de distribución estancos IP65 - Libre de Halógenos, de 4 a 72M, en versión puerta transparente ahumada. Las
principales características son: fondos y frentes reversibles, marcos y paneles de ventanas extraíbles, puertas de que se abren hasta
180º, son extraíbles y pueden equiparse con cerradura.

> SERIE 40 CD - 40 Cdi IP41<
CÓDIGO
IMAGEN REFERENCIAL REFERENCIA DIMENSIONES (mm) Nº MÓDULOS TIPO PUERTA MONTAJE CARACTERÍSTICAS GENERALES
DARTEL
40043103 GW40043 180x200x100 8
40045103 GW40045 225x280x100 12
40047103 GW40047 350x280x100 24 (12X2) TRANSPARENTE
40049103 GW40049 400x400x130 36 (18x2) COLOR HUMO
40051103 GW40051 550x400x130 54 (18x3)
40053103 GW40053 850x400x150 72 (18x4)
SOBREPUESTO
40063103 GW40063 180x200x100 8
40065103 GW40065 225x280x100 12
40067103 GW40067 350x280x100 24 (12X2)
CIEGA
40069103 GW40069 400x400x130 36 (18x2)
40071103 GW40071 550x400x130 54 (18x3)
• GRADO DE PROTECCIÓN: IP41
40073103 GW40073 850x400x150 72 (18x4)
• RESISTENCIA A IMPACTOS: IK08
40604103 GW40604 195x240x85 8
• CLASE DE AISLAMIENTO: II
40605103 GW40605 270x330x85 12
• MATERIAL: LIBRE DE HALÓGENOS
40608103 GW40608 310x465x85 18
TRANSPARENTE • COLOR: BLANCO RAL 9016
40606103 GW40606 420X330x85 24 (12X2)
COLOR HUMO
40609103 GW40609 505x465x85 36 (18x2)
40610103 GW40610 680x465x95 54 (18x3)
40611103 GW40611 880x465x95 72 (18x4)
EMBUTIDO
40884103 GW40884 195x240x85 8
40885103 GW40885 270x330x85 12
40888103 GW40888 310x465x85 18
40886103 GW40886 420X330x85 24 (12X2) CIEGA
40889103 GW40889 505x465x85 36 (18x2)
40890103 GW40890 680x465x95 54 (18x3)
40891103 GW40891 880x465x95 72 (18x4)
>SERIE 40 CD IP55<
CÓDIGO
IMAGEN REFERENCIAL REFERENCIA DIMENSIONES (mm) Nº MÓDULOS TIPO PUERTA MONTAJE CARACTERÍSTICAS GENERALES
DARTEL
40005103 GW40005 250x250x135 12 • GRADO DE PROTECCIÓN: IP55
• RESISTENCIA A IMPACTOS: IK09
TRANSPARENTE • CLASE DE AISLAMIENTO: II
40007103 GW40007 375x250x135 24 (12x2) SOBREPUESTO
COLOR HUMO • MATERIAL: LIBRE DE HALÓGENOS
• COLOR: BLANCO RAL 9016
40009103 GW40009 400x376x135 36 (12x3) • RESISTENCIA A LOS RAYOS UV

>SERIE 40 CDK IP65<
CÓDIGO
IMAGEN REFERENCIAL REFERENCIA DIMENSIONES (mm) Nº MÓDULOS TIPO PUERTA MONTAJE CARACTERÍSTICAS GENERALES
DARTEL
40102103 GW40102 210x215x100 8
• GRADO DE PROTECCIÓN: IP65
40103103 GW40103 260x298x140 12
• RESISTENCIA A IMPACTOS: IK09
40106103 GW40106 285x410x140 18
TRANSPARENTE • CLASE DE AISLAMIENTO: II
40104103 GW40104 420x298x140 24 (12x2) SOBREPUESTO
COLOR HUMO • MATERIAL: LIBRE DE HALÓGENOS
40105103 GW40105 570x298x140 36 (12x3)
• COLOR: GRIS RAL 7035
40108103 GW40108 655x410x140 54 (18x3)
• RESISTENCIA A LOS RAYOS UV
40109103 GW40109 878x410x160 72 (18x4)
12
