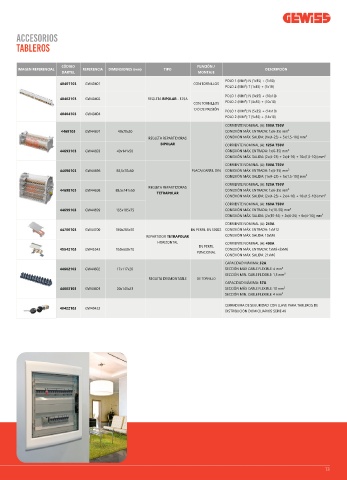

P. 13
ACCESORIOS
TABLEROS
CÓDIGO FIJACIÓN /
IMAGEN REFERENCIAL REFERENCIA DIMENSIONES (mm) TIPO DESCRIPCIÓN
DARTEL MONTAJE
POLO 1 (MM²): N (1x35) + (7x10)
40401103 GW40401 CON TORNILLOS
POLO 2 (MM²): T (1x35) + (7x10)
POLO 1 (MM²): N (3x35) + (10x10)
40402103 GW40402 REGLETA BIPOLAR - 125A
CON TORNILLOS POLO 2 (MM²): T (3x35) + (10x10)
Y/O DE PRESIÓN POLO 1 (MM²): N (5x35) + (14x10)
40404103 GW40404
POLO 2 (MM²): T (5x35) + (14x10)
CORRIENTE NOMINAL (A): 100A 750V
4469103 GW44691 49x70x50 CONEXIÓN MÁX. ENTRADA: 1x(6-35) mm²
REGLETA REPARTIDORAS CONEXIÓN MÁX. SALIDA: [1x(4-25) + 5x(1,5-10)] mm²
BIPOLAR CORRIENTE NOMINAL (A): 125A 750V
44693103 GW44693 49x141x50 CONEXIÓN MÁX. ENTRADA: 1x(6-35) mm²
CONEXIÓN MÁX. SALIDA: [2x(4-25) + 2x(4-16) + 10x(1,5-10)] mm²
CORRIENTE NOMINAL (A): 100A 750V
44696103 GW44696 88,5x70x50 PLACA/CARRIL DIN CONEXIÓN MÁX. ENTRADA: 1x(6-35) mm²
CONEXIÓN MÁX. SALIDA: [1x(4-25) + 5x(1,5-10)] mm²
CORRIENTE NOMINAL (A): 125A 750V
REGLETA REPARTIDORAS
44698103 GW44698 88,5x141x50 CONEXIÓN MÁX. ENTRADA: 1x(6-35) mm²
TETRAPOLAR
CONEXIÓN MÁX. SALIDA: [2x(4-25) + 2x(4-16) + 10x(1,5-10)] mm²
CORRIENTE NOMINAL (A): 160A 750V
44699103 GW44699 135x185x75 CONEXIÓN MÁX. ENTRADA: 1x(16-50) mm²
CONEXIÓN MÁX. SALIDA: [2x(10-35) + 2x(6-25) + 8x(4-16)] mm²
CORRIENTE NOMINAL (A): 250A
44700103 GW44700 190x285x70 EN PERFIL EN 50022 CONEXIÓN MÁX. ENTRADA: 1xM12
REPARTIDOR TETRAPOLAR CONEXIÓN MÁX. SALIDA: 10xM6
HORIZONTAL CORRIENTE NOMINAL (A): 400A
EN PERFIL
45542103 GW45542 150x600x70 CONEXIÓN MÁX. ENTRADA: 1xM8+2xM6
FUNCIONAL
CONEXIÓN MÁX. SALIDA: 21xM6
CAPACIDAD MÁXIMA: 32A
44602103 GW44602 17x117x20 SECCIÓN MÁX CABLE FLEXIBLE: 4 mm²
SECCIÓN MIN. CABLE FLEXIBLE: 1,5 mm²
REGLETA DESMONTABLE DE TORNILLO
CAPACIDAD MÁXIMA: 57A
44603103 GW44603 20x141x23 SECCIÓN MÁX CABLE FLEXIBLE: 10 mm²
SECCIÓN MIN. CABLE FLEXIBLE: 4 mm²
CERRADURA DE SEGURIDAD CON LLAVE PARA TABLEROS DE
#¡VALOR! 40422103 GW40422
DISTRIBUCIÓN DOMICILIARIOS SERIE 40
13
