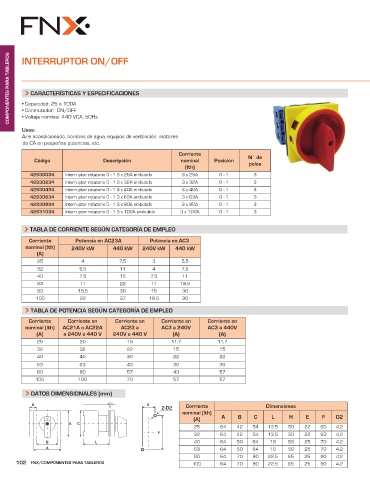

Page 104 - Catalogo FNX Dartel Electricidad

COMPONENTES PARA TABLEROS INTERRUPTOR ON/OFF

CARACTERÍSTICAS Y ESPECIFICACIONES
• Capacidad: 25 a 100A
• Conmutador: ON/OFF
• Voltaje nominal: 440 VCA, 50Hz.
Usos:
Aire acondicionado, bombas de agua, equipos de ventilación, motores
de CA en pequeñas potencias, etc.
Corriente ‹ &'
Código Descripción nominal Posición polos
(Ith)
42930034 Interruptor rotatorio 0 - 1 3 x 25A embutido 3 x 25A 0 - 1 3
42930234 Interruptor rotatorio 0 - 1 3 x 32A embutido 3 x 32A 0 - 1 3
42930434 Interruptor rotatorio 0 - 1 3 x 40A embutido 3 x 40A 0 - 1 3
42930634 Interruptor rotatorio 0 - 1 3 x 63A embutido 3 x 63A 0 - 1 3
42930834 Interruptor rotatorio 0 - 1 3 x 80A embutido 3 x 80A 0 - 1 3
42931034 Interruptor rotatorio 0 - 1 3 x 100A embutido 3 x 100A 0 - 1 3

TABLA DE CORRIENTE SEGÚN CATEGORÍA DE EMPLEO
Corriente Potencia en AC23A Potencia en AC3
nominal (Ith) 240V kW 440 kW 240V kW 440 kW
(A)
25 4 7,5 3 5,5
32 5,5 11 4 7,5
40 7,5 15 7,5 11
63 11 22 11 18,5
80 18,5 30 15 30
100 22 37 18,5 30

TABLA DE POTENCIA SEGÚN CATEGORÍA DE EMPLEO
Corriente Corriente en Corriente en Corriente en Corriente en
nominal (Ith) AC21A o AC22A AC23 a AC3 a 240V AC3 a 440V
(A) a 240V o 440 V 240V o 440 V (A) (A)
25 20 15 11,7 11,7
32 32 22 15 15
40 40 30 22 22
63 63 43 36 36
80 80 57 43 57
100 100 70 57 57

DATOS DIMENSIONALES (mm)
K E Corriente Dimensiones
2-D2
nominal (Ith)
(A) A B C L H E F D2
A C
25 64 42 54 13,5 50 22 60 4,2
F
32 64 42 54 13,5 50 22 60 4,2
B L 40 64 50 64 16 59 25 70 4,2
A 63 64 50 64 16 59 25 70 4,2
80 64 70 80 22,5 65 25 90 4,2
102 FNX/COMPONENTES PARA TABLEROS 100 64 70 80 22,5 65 25 90 4,2
