Page 102 - Catalogo FNX Dartel Electricidad

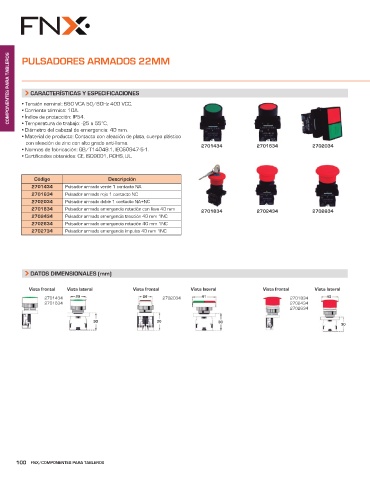

COMPONENTES PARA TABLEROS PULSADORES ARMADOS 22MM

CARACTERÍSTICAS Y ESPECIFICACIONES
• Tensión nominal: 660 VCA 50/60Hz 400 VCC.
• Corriente térmica: 10A.
• Índice de protección: IP54.
• Temperatura de trabajo: -25 a 55°C.
• Diámetro del cabezal de emergencia: 40 mm.
• Material de producto: Contacto con aleación de plata, cuerpo plástico
con aleación de zinc con alto grado anti-llama.
• Normas de fabricación: GB/T14048.1, IEC60947-5-1. 2701434 2701634 2702034
• Certificados obtenidos: CE, ISO9001, ROHS, UL.

Código Descripción
2701434 Pulsador armado verde 1 contacto NA
2701634 Pulsador armado rojo 1 contacto NC
2702034 Pulsador armado doble 1 contacto NA+NC
2701834 Pulsador armado emergencia rotación con llave 40 mm
2701834 2702434 2702634
2702434 Pulsador armado emergencia tracción 40 mm 1NC
2702634 Pulsador armado emergencia rotación 40 mm 1NC
2702734 Pulsador armado emergencia impulso 40 mm 1NC

DATOS DIMENSIONALES (mm)

Vista frontal Vista lateral Vista frontal Vista lateral Vista frontal Vista lateral
29
41
2701434 29 26 2702034 41 2701834 40
2701634 2702434
2702634
30 30 30
30
30
30

100 FNX/COMPONENTES PARA TABLEROS
