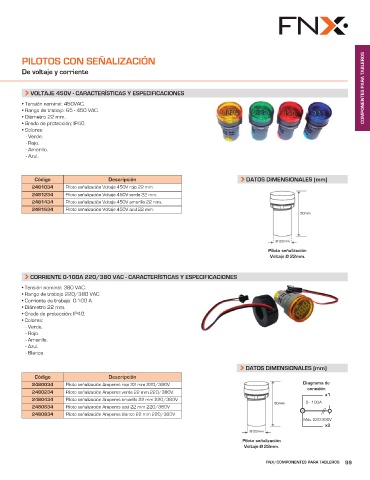

Page 101 - Catalogo FNX Dartel Electricidad

PILOTOS CON SEÑALIZACIÓN
De voltaje y corriente

VOLTAJE 450V - CARACTERÍSTICAS Y ESPECIFICACIONES COMPONENTES PARA TABLEROS
• Tensión nominal: 450VAC.
• Rango de trabajo: 65 - 450 VAC.
• Diámetro 22 mm.
• Grado de protección: IP40.
• Colores:
- Verde.
- Rojo.
- Amarillo.
- Azul.

Código Descripción DATOS DIMENSIONALES (mm)
2481034 Piloto señalización Voltaje 450V rojo 22 mm.
2481234 Piloto señalización Voltaje 450V verde 22 mm.
2481434 Piloto señalización Voltaje 450V amarillo 22 mm.
2481634 Piloto señalización Voltaje 450V azul 22 mm.

Piloto señalización
Voltaje Ø 22mm.

CORRIENTE 0-100A 220/380 VAC - CARACTERÍSTICAS Y ESPECIFICACIONES
• Tensión nominal: 380 VAC.
• Rango de trabajo 220/380 VAC.
• Corriente de trabajo: 0-100 A.
• Diámetro 22 mm.
• Grado de protección: IP40.
• Colores:
- Verde.
- Rojo.
- Amarillo.
- Azul.
- Blanco.

DATOS DIMENSIONALES (mm)
Código Descripción
2480034 Piloto señalización Amperes rojo 22 mm 220/380V Diagrama de
conexión
2480234 Piloto señalización Amperes verde 22 mm 220/380V.
x1
2480434 Piloto señalización Amperes amarillo 22 mm 220/380V
0 - 100A
2480634 Piloto señalización Amperes azul 22 mm 220/380V
2480834 Piloto señalización Amperes blanco 22 mm 220/380V
Máx. 220-300V
x2
Piloto señalización
Voltaje Ø 22mm.

FNX/COMPONENTES PARA TABLEROS 99
