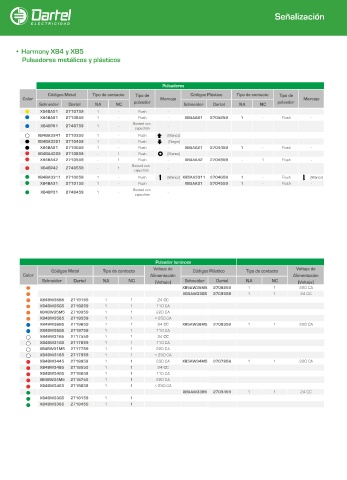

Page 27 - Catalogo Automatizacion Schneider

Señalización

• Harmony XB4 y XB5
Pulsadores metálicos y plásticos

Color Pulsadores
Códigos Metal Tipo de contacto Tipo de Códigos Plástico Tipo de contacto Tipo de
Color Marcaje Marcaje
Schneider Dartel NA NC pulsador Schneider Dartel NA NC pulsador
XB4BA51 2710759 1 - Flush -
XB4BA61 2710859 1 - Flush - XB5AA61 2705259 1 - Flush -
Booted con
XB4BP61 2748759 1 - -
capuchón
XB4BA3341 2710359 1 - Flush (Blanco)
XB4BA3351 2710459 1 - Flush (Negro)
XB4BA21 2710059 1 - Flush - XB5AA21 2704459 1 - Flush -
XB4BA4322 2710659 - 1 Flush (Blanco)
XB4BA42 2710559 - 1 Flush - XB5AA42 2704959 - 1 Flush -
Booted con
XB4BP42 2748559 - 1 -
capuchón
XB4BA3311 2710259 1 - Flush (Blanco) XB5AA3311 2704659 1 - Flush (Blanco)
XB4BA31 2710159 1 - Flush - XB5AA31 2704559 1 - Flush -
XB4BP31 2748459 1 - Booted con -
capuchón

Pulsador luminoso
Códigos Metal Tipo de contacto Voltaje de Códigos Plástico Tipo de contacto Voltaje de
Color Alimentación Alimentación
Schneider Dartel NA NC (Voltaje) Schneider Dartel NA NC (Voltaje)
XB5AW35M5 2708259 1 1 220 CA
XB5AW35B5 2709559 1 1 24 CC
XB4BW35B5 2719159 1 1 24 CC
XB4BW35G5 2719259 1 1 110 CA
XB4BW35M5 2719359 1 1 220 CA
XB4BW3565 2719559 1 1 < 250 CA
XB4BW36B5 2719659 1 1 24 CC XB5AW36M5 2708359 1 1 220 CA
XB4BW36G5 2719759 1 1 110 CA
XB4BW31B5 2717559 1 1 24 CC
XB4BW31G5 2717659 1 1 110 CA
XB4BW31M5 2717759 1 1 220 CA
XB4BW3165 2717959 1 1 < 250 CA
XB4BW3445 2718959 1 1 230 CA XB5AW34M5 2707859 1 1 220 CA
XB4BW34B5 2718559 1 1 24 CC
XB4BW34G5 2718659 1 1 110 CA
XB4BW34M5 2718759 1 1 220 CA
XB4BW3465 2719059 1 1 < 250 CA
XB5AW33B5 2709459 1 1 24 CC
XB4BW33G5 2718159 1 1
XB4BW3365 2718459 1 1
