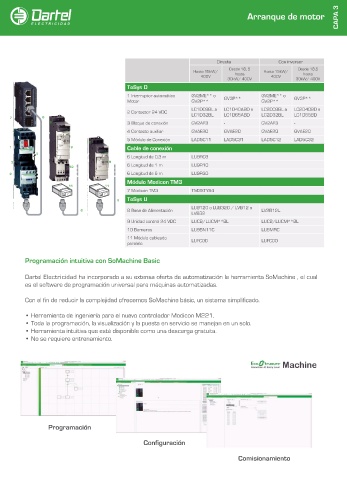

Page 23 - Catalogo Automatizacion Schneider

CAPA 3
Arranque de motor

Directa Con inversor
Desde 18, 5 Desde 18,5
Hasta 15kW/ hasta Hasta 15kW/ hasta
400V 400V
30kW/ 400V 30kW/ 400V
TeSys D
1 Interruptor automático GV2ME** o GV3P** GV2ME** o GV3P**
Motor GV2P** GV2P**
LC1D09BL a LC1D40ABD a LC2D09BL a LC2D40BD a
2 Contactor 24 VDC LC1D32BL LC1D65ABD LC2D32BL LC1D65BD
7 6
8 3 Bloque de conexión GV2AF3 - GV2AF3 -
4 4 Contacto auxiliar GVAE20 GVAE20 GVAE20 GVAE20
5 Módulo de Conexión LAD5C11 LAD5C31 LAD5C12 LAD5C32
8
1 9 Cable de conexión
5
6 Longitud de 0,3 m LU9R03
3 9 6 Longitud de 1 m LU9R10
10
2 6 Longitud de 6 m LU9R30
Módulo Modicon TM3
11 11
7 Modicon TM3 TM3XTYS4
6 TeSys U
LUB120 o LUB320 / LVB12 o
6 8 Base de Alimentación LV2B12L
LVB32
9 Unidad control 24 VDC LUCB/LUCM**BL LUCB/LUCM**BL
10 Borneros LU9BN11C LU9MRC
11 Módulo cableado
paralelo LUFC00 LUFC00

Programación intuitiva con SoMachine Basic

Dartel Electricidad ha incorporado a su extensa oferta de automatización la herramienta SoMachine , el cual
es el software de programación universal para máquinas automatizadas.

Con el fin de reducir la complejidad ofrecemos SoMachine básic, un sistema simplificado.

• Herramienta de ingeniería para el nuevo controlador Modicon M221.
• Toda la programación, la visualización y la puesta en servicio se manejan en un solo.
• Herramienta intuitiva que está disponible como una descarga gratuita.
• No se requiere entrenamiento.

Programación

Configuración

Comisionamiento
