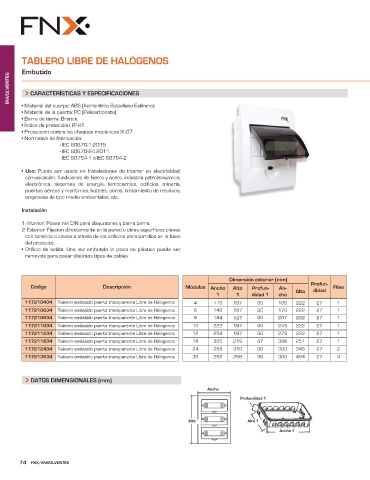

P. 76
TABLERO LIBRE DE HALÓGENOS
Embutido
ENVOLVENTES CARACTERÍSTICAS Y ESPECIFICACIONES
• Material del cuerpo: ABS (Acrilonitrilo Butadieno Estireno)
• Material de la puerta: PC (Policarbonato)
• Barra de tierra: Bronce.
• Índice de protección: IP-41
• Protección contra los choques mecánicos IK-07
• Normativa de fabricación:
- IEC 60670-1:2015
- IEC 60670-24:2011
- IEC 60754-1 e IEC 60754-2
• Uso: Puede ser usada en Instalaciones de interior en electricidad,
comunicación, fundiciones de hierro y acero, industria petroleoquímica,
electrónica, sistemas de energía, ferrocarriles, edificios, minería,
puertos aéreos y marítimos, hoteles, obras, tratamiento de residuos,
empresas de tipo medio ambientales, etc.
Instalación
1- Interior: Posee riel DIN para disyuntores y barra tierra.
2- Exterior: Fijación directamente en la pared u otras superficies planas
con tornillos o clavos a través de los orificios para tornillos en la base
del producto.
• Orificio de salida: Una vez embutida la placa de plástico puede ser
removida para pasar distintos tipos de cables.
Dimensión exterior (mm)
Código Descripción Módulos Ancho Alto Profun- An- Profun- Filas
didad
1 1 didad 1 cho Alto
117210434 Tablero embutido puerta transparente Libre de Halógenos 4 115 197 60 136 222 27 1
117210634 Tablero embutido puerta transparente Libre de Halógenos 6 148 197 60 170 222 27 1
117210834 Tablero embutido puerta transparente Libre de Halógenos 8 184 197 60 207 222 27 1
117211034 Tablero embutido puerta transparente Libre de Halógenos 10 222 197 60 243 222 27 1
117211234 Tablero embutido puerta transparente Libre de Halógenos 12 258 197 60 279 222 27 1
117211834 Tablero embutido puerta transparente Libre de Halógenos 18 365 219 67 398 251 27 1
117212434 Tablero embutido puerta transparente Libre de Halógenos 24 258 310 66 300 345 27 2
117213634 Tablero embutido puerta transparente Libre de Halógenos 36 258 258 66 300 484 27 3
DATOS DIMENSIONALES (mm)
Ancho
Profundidad 1
Alto Alto 1
Ancho 1
74 FNX/ENVOLVENTES
