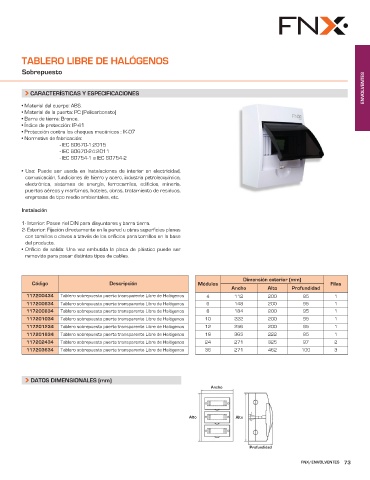

TABLERO LIBRE DE HALÓGENOS

Sobrepuesto
ENVOLVENTES

CARACTERÍSTICAS Y ESPECIFICACIONES
• Material del cuerpo: ABS.
• Material de la puerta: PC (Policarbonato)
• Barra de tierra: Bronce.
• Índice de protección: IP-41
• Protección contra los choques mecánicos : IK-07
• Normativa de fabricación:
- IEC 60670-1:2015
- IEC 60670-24:2011
- IEC 60754-1 e IEC 60754-2

• Uso: Puede ser usada en Instalaciones de interior en electricidad,
comunicación, fundiciones de hierro y acero, industria petroleoquímica,
electrónica, sistemas de energía, ferrocarriles, edificios, minería,
puertos aéreos y marítimos, hoteles, obras, tratamiento de residuos,
empresas de tipo medio ambientales, etc.

Instalación

1- Interior: Posee riel DIN para disyuntores y barra tierra.
2- Exterior: Fijación directamente en la pared u otras superficies planas
con tornillos o clavos a través de los orificios para tornillos en la base
del producto.
• Orificio de salida: Una vez embutida la placa de plástico puede ser
removida para pasar distintos tipos de cables.

Dimensión exterior (mm)
Código Descripción Módulos Filas
Ancho Alto Profundidad
117200434 Tablero sobrepuesto puerta transparente Libre de Halógenos 4 112 200 95 1
117200634 Tablero sobrepuesto puerta transparente Libre de Halógenos 6 148 200 95 1
117200834 Tablero sobrepuesto puerta transparente Libre de Halógenos 8 184 200 95 1
117201034 Tablero sobrepuesto puerta transparente Libre de Halógenos 10 222 200 95 1
117201234 Tablero sobrepuesto puerta transparente Libre de Halógenos 12 256 200 95 1
117201834 Tablero sobrepuesto puerta transparente Libre de Halógenos 18 365 222 95 1
117202434 Tablero sobrepuesto puerta transparente Libre de Halógenos 24 271 325 97 2
117203634 Tablero sobrepuesto puerta transparente Libre de Halógenos 36 271 462 100 3

DATOS DIMENSIONALES (mm)
Ancho

Alto Alto

Profundidad

FNX/ENVOLVENTES 73
