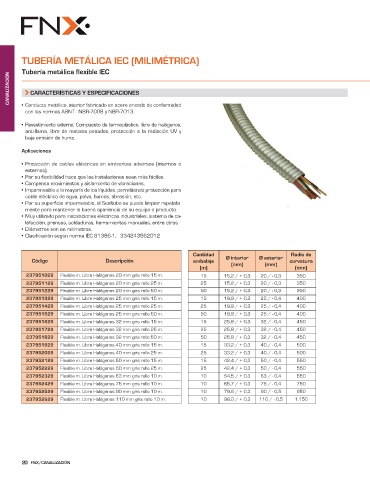

Page 22 - Catalogo FNX Dartel Electricidad

TUBERÍA METÁLICA IEC (MILIMÉTRICA)

Tubería metálica flexible IEC
CANALIZACIÓN CARACTERÍSTICAS Y ESPECIFICACIONES

• Conducto metálico, interior fabricado en acero zincado de conformidad
con las normas ABNT : NBR-7008 y NBR-7013.

• Revestimiento externo: Compuesto de termoplástico, libre de halógenos,
anti-llama, libre de metales pesados, protección a la radiación UV y
baja emisión de humo.
Aplicaciones

• Protección de cables eléctricos en ambientes adversos (internos o
externos).
• Por su flexibilidad hace que las instalaciones sean más fáciles.
• Compensa movimientos y aislamiento de vibraciones.
• Impermeable a la mayoría de los líquidos, permitiendo protección para
cable eléctrico de agua, polvo, humos, abrasión, etc.
• Por su superficie impermeable, el Sealtubo se puede limpiar repetida
mente para mantener la buena apariencia de su equipo o producto.
• Muy utilizado para instalaciones eléctricas industriales, sistema de ca-
lefacción, prensas, soldaduras, herramientas manuales, entre otros.
• Diámetros son en milímetros.
• Clasificación según norma IEC 61386-1.: 334243562012

Cantidad Radio de
Código Descripción embalaje Ø interior Ø exterior curvatura
(mm)
(mm)
(m) (mm)
237951029 Flexible m. Libre Halógenos 20 mm gris rollo 15 m. 15 15,2 / + 0,3 20 / - 0,3 350
237951129 Flexible m. Libre Halógenos 20 mm gris rollo 25 m. 25 15,2 / + 0,3 20 / - 0,3 350
237951229 Flexible m. Libre Halógenos 20 mm gris rollo 50 m. 50 15,2 / + 0,3 20 / - 0,3 350
237951329 Flexible m. Libre Halógenos 25 mm gris rollo 15 m. 15 19,9 / + 0,3 25 / - 0,4 400
237951429 Flexible m. Libre Halógenos 25 mm gris rollo 25 m. 25 19,9 / + 0,3 25 / - 0,4 400
237951529 Flexible m. Libre Halógenos 25 mm gris rollo 50 m. 50 19,9 / + 0,3 25 / - 0,4 400
237951629 Flexible m. Libre Halógenos 32 mm gris rollo 15 m. 15 25,8 / + 0,3 32 / - 0,4 450
237951729 Flexible m. Libre Halógenos 32 mm gris rollo 25 m. 25 25,8 / + 0,3 32 / - 0,4 450
237951829 Flexible m. Libre Halógenos 32 mm gris rollo 50 m. 50 25,8 / + 0,3 32 / - 0,4 450
237951929 Flexible m. Libre Halógenos 40 mm gris rollo 15 m. 15 33,2 / + 0,3 40 / - 0,4 500
237952029 Flexible m. Libre Halógenos 40 mm gris rollo 25 m. 25 33,2 / + 0,3 40 / - 0,4 500
237952129 Flexible m. Libre Halógenos 50 mm gris rollo 15 m. 15 42,4 / + 0,3 50 / - 0,4 550
237952229 Flexible m. Libre Halógenos 50 mm gris rollo 25 m. 25 42,4 / + 0,3 50 / - 0,4 550
237952329 Flexible m. Libre Halógenos 63 mm gris rollo 10 m. 10 54,5 / + 0,3 63 / - 0,4 650
237952429 Flexible m. Libre Halógenos 75 mm gris rollo 10 m. 10 65,7 / + 0,3 75 / - 0,4 750
237952529 Flexible m. Libre Halógenos 90 mm gris rollo 10 m. 10 79,9 / + 0,3 90 / - 0,5 950
237952629 Flexible m. Libre Halógenos 110 mm gris rollo 10 m. 10 98,0 / + 0,3 110 / - 0,5 1.150

20 FNX/CANALIZACIÓN
