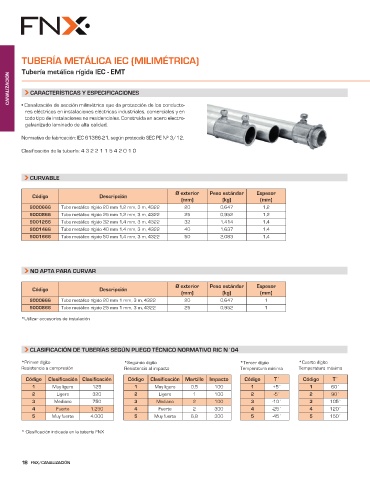

Page 20 - Catalogo FNX Dartel Electricidad
P. 20
TUBERÍA METÁLICA IEC (MILIMÉTRICA)
Tubería metálica rígida IEC - EMT
CANALIZACIÓN CARACTERÍSTICAS Y ESPECIFICACIONES
• Canalización de sección milimétrica que da protección de los conducto-
res eléctricos en instalaciones eléctricas industriales, comerciales y en
todo tipo de instalaciones no residenciales. Construida en acero electro-
galvanizado laminado de alta calidad.
Normativa de fabricación: IEC 61386-21, según protocolo SEC PE Nº 3/12.
Clasificación de la tubería: 4 3 2 2 1 1 5 4 2 0 1 0
CURVABLE
Ø exterior Peso estándar Espesor
Código Descripción
(mm) (kg) (mm)
9000666 Tubo metálico rígido 20 mm 1,2 mm, 3 m, 4322 20 0,647 1,2
9000866 Tubo metálico rígido 25 mm 1,2 mm, 3 m, 4322 25 0,952 1,2
9001266 Tubo metálico rígido 32 mm 1,4 mm, 3 m, 4322 32 1,414 1,4
9001466 Tubo metálico rígido 40 mm 1,4 mm, 3 m, 4322 40 1,637 1,4
9001666 Tubo metálico rígido 50 mm 1,4 mm, 3 m, 4322 50 2,083 1,4
NO APTA PARA CURVAR
Ø exterior Peso estándar Espesor
Código Descripción
(mm) (kg) (mm)
9000666 Tubo metálico rígido 20 mm 1 mm, 3 m, 4322 20 0,647 1
9000866 Tubo metálico rígido 25 mm 1 mm, 3 m, 4322 25 0,952 1
*Utilizar accesorios de instalación
¿ º Ä ¶ NH
*Primer dígito *Segundo dígito *Tercer dígito *Cuarto dígito
Resistencia a compresión Resistencia al impacto Temperatura mínima Temperatura máxima
Código Clasificación Clasificación Código Clasificación Martillo Impacto Código Código
1 Muy ligero 125 1 Muy ligero 0,5 100 1 xI 1 JN
2 Ligero 320 2 Ligero 1 100 2 gI 2 MN
3 Mediano 750 3 Mediano 2 100 3 gEN 3 ENI
4 Fuerte 1.250 4 Fuerte 2 300 4 gFI 4 EFN
5 Muy fuerte 4.000 5 Muy fuerte 6,8 300 5 gHI 5 EIN
* Clasificación indicada en la tubería FNX
18 FNX/CANALIZACIÓN
