Page 134 - Catalogo FNX Dartel Electricidad

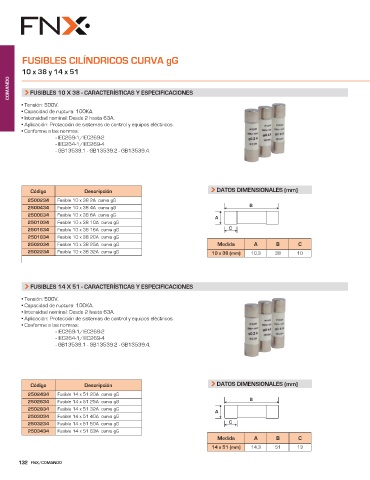

FUSIBLES CILÍNDRICOS CURVA gG

10 x 38 y 14 x 51
COMANDO FUSIBLES 10 X 38 - CARACTERÍSTICAS Y ESPECIFICACIONES

• Tensión: 500V.
˜ #2#%+&#& &' 472674#U ENN T
• Intensidad nominal: Desde 2 hasta 63A.
• Aplicación: Protección de sistemas de control y equipos eléctricos.
• Conforme a las normas:
- IEC269-1/IEC269-2
- IEC264-1/IEC269-4
- GB13539.1 - GB13539.2 - GB13539.4.

Código Descripción DATOS DIMENSIONALES (mm)
2500234 Fusible 10 x 38 2A curva gG
B
2500434 Fusible 10 x 38 4A curva gG
2500634 Fusible 10 x 38 6A curva gG
A
2501034 Fusible 10 x 38 10A curva gG
2501634 Fusible 10 x 38 16A curva gG C
2501834 Fusible 10 x 38 20A curva gG
2502034 Fusible 10 x 38 25A curva gG Medida A B C
2502234 Fusible 10 x 38 32A curva gG 10 x 38 (mm) 10,3 38 10

FUSIBLES 14 X 51 - CARACTERÍSTICAS Y ESPECIFICACIONES
• Tensión: 500V.
˜ #2#%+&#& &' 472674#U ENN T
• Intensidad nominal: Desde 2 hasta 63A.
• Aplicación: Protección de sistemas de control y equipos eléctricos.
• Conforme a las normas:
- IEC269-1/IEC269-2
- IEC264-1/IEC269-4
- GB13539.1 - GB13539.2 - GB13539.4.

Código Descripción DATOS DIMENSIONALES (mm)
2502434 Fusible 14 x 51 20A curva gG
B
2502634 Fusible 14 x 51 25A curva gG
2502834 Fusible 14 x 51 32A curva gG
A
2503034 Fusible 14 x 51 40A curva gG
2503234 Fusible 14 x 51 50A curva gG C
2503434 Fusible 14 x 51 63A curva gG
Medida A B C
14 x 51 (mm) 14,3 51 13

132 FNX/COMANDO
