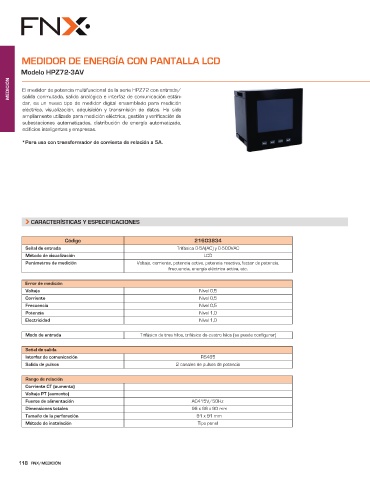

Page 120 - Catalogo FNX Dartel Electricidad

MEDIDOR DE ENERGÍA CON PANTALLA LCD

Modelo HPZ72-3AV
MEDICIÓN El medidor de potencia multifuncional de la serie HPZ72 con entrada/

salida conmutada, salida analógica e interfaz de comunicación están-
dar, es un nuevo tipo de medidor digital ensamblado para medición
eléctrica, visualización, adquisición y transmisión de datos. Ha sido
ampliamente utilizado para medición eléctrica, gestión y verificación de
subestaciones automatizadas, distribución de energía automatizada,
edificios inteligentes y empresas.

*Para uso con transformador de corriente de relación a 5A.

CARACTERÍSTICAS Y ESPECIFICACIONES

Código 21603834
Señal de entrada Trifásica 0-5A(AC) y 0-500VAC
Método de visualización LCD
Parámetros de medición Voltaje, corriente, potencia activa, potencia reactiva, factor de potencia,
frecuencia, energía eléctrica activa, etc.

Error de medición
Voltaje Nivel 0,5
Corriente Nivel 0,5
Frecuencia Nivel 0,5
Potencia Nivel 1,0
Electricidad Nivel 1,0

Modo de entrada Trifásico de tres hilos, trifásico de cuatro hilos (se puede configurar)

Señal de salida
Interfaz de comunicación RS485
Salida de pulsos 2 canales de pulsos de potencia

Rango de relación
Corriente CT (aumento)
Voltaje PT (aumento)
Fuente de alimentación AC415V/50Hz
Dimensiones totales 96 x 96 x 90 mm
Tamaño de la perforación 91 x 91 mm
Método de instalación Tipo panel

118 FNX/MEDICIÓN
