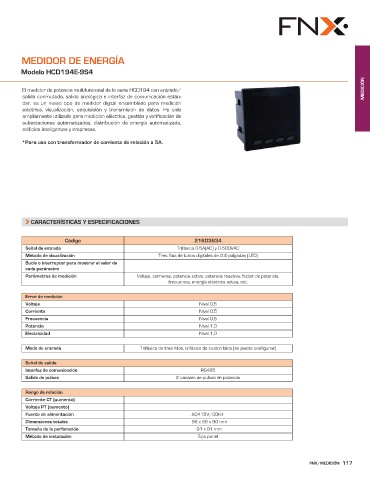

Page 119 - Catalogo FNX Dartel Electricidad

MEDIDOR DE ENERGÍA

Modelo HCD194E-9S4
MEDICIÓN
El medidor de potencia multifuncional de la serie HCD194 con entrada/
salida conmutada, salida analógica e interfaz de comunicación están-
dar, es un nuevo tipo de medidor digital ensamblado para medición
eléctrica, visualización, adquisición y transmisión de datos. Ha sido
ampliamente utilizado para medición eléctrica, gestión y verificación de
subestaciones automatizadas, distribución de energía automatizada,
edificios inteligentes y empresas.

*Para uso con transformador de corriente de relación a 5A.

CARACTERÍSTICAS Y ESPECIFICACIONES

Código 21603634
Señal de entrada Trifásica 0-5A(AC) y 0-500VAC
Método de visualización Tres filas de tubos digitales de 0,4 pulgadas (LED)
Bucle o interruptor para mostrar el valor de
cada parámetro
Parámetros de medición Voltaje, corriente, potencia activa, potencia reactiva, factor de potencia,
frecuencia, energía eléctrica activa, etc.

Error de medición
Voltaje Nivel 0,5
Corriente Nivel 0,5
Frecuencia Nivel 0,5
Potencia Nivel 1,0
Electricidad Nivel 1,0

Modo de entrada Trifásico de tres hilos, trifásico de cuatro hilos (se puede configurar)

Señal de salida
Interfaz de comunicación RS485
Salida de pulsos 2 canales de pulsos de potencia
Rango de relación
Corriente CT (aumento)
Voltaje PT (aumento)
Fuente de alimentación AC415V/50Hz
Dimensiones totales 96 x 96 x 90 mm
Tamaño de la perforación 91 x 91 mm
Método de instalación Tipo panel
