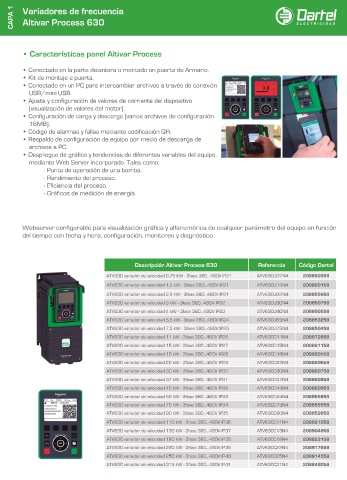

Page 6 - Catalogo Automatizacion Schneider

CAPA 1 Variadores de frecuencia
Altivar Process 630

• Características panel Altivar Process

• Conectado en la parte delantera o montado en puerta de Armario.
• Kit de montaje a puerta.
• Conectado en un PC para intercambiar archivos a través de conexión
USB/mini USB.
• Ajuste y configuración de valores de corriente del dispositivo
(visualización de valores del motor).
• Configuración de carga y descarga (varios archivos de configuración
16MB].
• Código de alarmas y fallas mediante codificación QR.
• Respaldo de configuración de equipo por medio de descarga de
archivos a PC.
• Despliegue de gráfico y tendencias de diferentes variables del equipo,
mediante Web Server incorporado. Tales como:
- Punto de operación de una bomba.
- Rendimiento del proceso.
- Eficiencia del proceso.
- Gráficos de medición de energía.

Webserver configurable para visualización gráfica y alfanumérica de cualquier parámetro del equipo en función
del tiempo con fecha y hora, configuración, monitoreo y diagnóstico.

Descripción Altivar Process 630 Referencia Código Dartel
ATV630 variador de velocidad 0,75 kW - 3fase 380...480V IP21 ATV630U07N4 208850359
ATV630 variador de velocidad 1,5 kW - 3fase 380...480V IP21 ATV630U15N4 208860159
ATV630 variador de velocidad 2,2 kW - 3fase 380...480V IP21 ATV630U22N4 208855659
ATV630 variador de velocidad 3 kW - 3fase 380...480V IP22 ATV630U30N4 208850759
ATV630 variador de velocidad 4 kW - 3fase 380...480V IP23 ATV630U40N4 208850559
ATV630 variador de velocidad 5,5 kW - 3fase 380...480V IP24 ATV630U55N4 208853259
ATV630 variador de velocidad 7,5 kW - 3fase 380...480V IP25 ATV630U75N4 208850459
ATV630 variador de velocidad 11 kW - 3fase 380...480V IP26 ATV630D11N4 208872859
ATV630 variador de velocidad 15 kW - 3fase 380...480V IP27 ATV630D15N4 208861159
ATV630 variador de velocidad 18 kW - 3fase 380...480V IP28 ATV630D18N4 208860559
ATV630 variador de velocidad 22 kW - 3fase 380...480V IP29 ATV630D22N4 208860659
ATV630 variador de velocidad 30 kW - 3fase 380...480V IP30 ATV630D30N4 208860759
ATV630 variador de velocidad 37 kW - 3fase 380...480V IP31 ATV630D37N4 208860859
ATV630 variador de velocidad 45 kW - 3fase 380...480V IP32 ATV630D45N4 208860959
ATV630 variador de velocidad 55 kW - 3fase 380...480V IP33 ATV630D55N4 208855859
ATV630 variador de velocidad 75 kW - 3fase 380...480V IP34 ATV630D75N4 208855559
ATV630 variador de velocidad 90 kW - 3fase 380...480V IP35 ATV630D90N4 208852659
ATV630 variador de velocidad 110 kW - 3fase 380...480V IP36 ATV630C11N4 208861059
ATV630 variador de velocidad 130 kW - 3fase 380...480V IP37 ATV630C13N4 208904959
ATV630 variador de velocidad 160 kW - 3fase 380...480V IP38 ATV630C16N4 208853159
ATV630 variador de velocidad 220 kW - 3fase 380...480V IP39 ATV630C22N4 208917659
ATV630 variador de velocidad 250 kW - 3fase 380...480V IP40 ATV630C25N4 208914559
ATV630 variador de velocidad 315 kW - 3fase 380...480V IP41 ATV630C31N4 208849059
