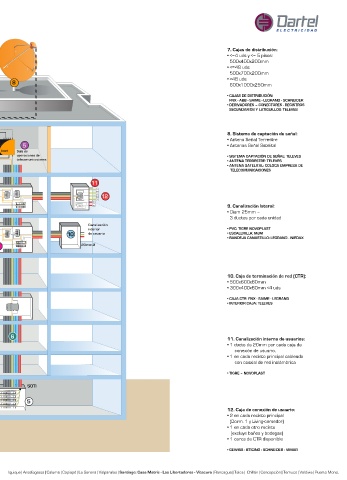

7. Cajas de distribución:
• <=4 uds y <= 5 pisos:
500x400x200mm
• <=48 uds:
500x700x200mm
• >48 uds:
8 600x1000x250mm

• CAJAS DE DISTRIBUCIÓN:
FNX - ABB - SAIME - LEGRAND - SCHNEIDER
• DERIVADORES – CONECTORES - REGISTROS
SECUNDARIOS Y LATIGUILLOS: TELEVES

8. Sistema de captación de señal:
• Antena Señal Terrestre
5 • Antenas Señal Satelital
Sala de
operaciones de • SISTEMA CAPTACIÓN DE SEÑAL: TELEVES
telecomunicaciones • ANTENA TERRESTRE: TELEVES
• ANTENA SATELITAL: COLOCA EMPRESA DE
TELECOMUNICACIONES
11 11

12 12

9. Canalización lateral:
• Diam 25mm –
3 ductos por cada unidad
Canalización
interior • PVC: TIGRE NOVOPLAST
10 10 de usuario • ESCALERILLA: MJM
• BANDEJA CANASTILLO: LEGRAND - NIEDAX
7 20mm Ø

10. Caja de terminación de red (CTR):
• 500x600x80mm
• 300x400x80mm <4 uds

• CAJA CTR: FNX - SAIME - LEGRAND
• INTERIOR CAJA: TELEVES

6 11. Canalización interna de usuarios:
• 1 ducto de 20mm por cada caja de
conexión de usuario.
• 1 en cada recinto principal cableado
con coaxial de red inalámbrica
• TIGRE – NOVOPLAST

SOTI

5
12. Caja de conexión de usuario:
• 2 en cada recinto principal
(Dorm. 1 y Living-comedor)
• 1 en cada otro recinto
(excluye baños y bodegas)
• 1 cerca de CTR disponible

• GEWISS - BTICINO - SCHNEIDER - VIMAR
