P. 38

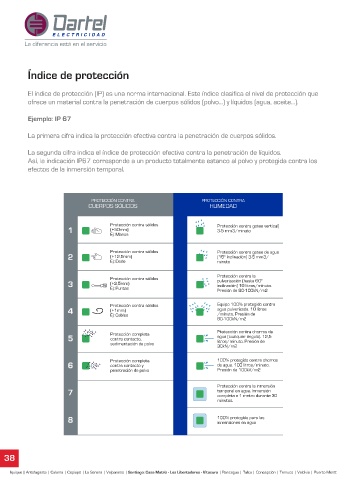

Índice de protección
El índice de protección (IP) es una norma internacional. Este índice clasifica el nivel de protección que
ofrece un material contra la penetración de cuerpos sólidos (polvo...) y líquidos (agua, aceite...).
Ejemplo: IP 67
La primera cifra indica la protección efectiva contra la penetración de cuerpos sólidos.
La segunda cifra indica el índice de protección efectiva contra la penetración de líquidos.
Así, la indicación IP67 corresponde a un producto totalmente estanco al polvo y protegida contra los
efectos de la inmersión temporal.
PROTECCIÓN CONTRA PROTECCIÓN CONTRA
CUERPOS SÓLIDOS HUMEDAD
Protección contra sólidos Protección contra goteo vertical)
1 (+50mm) 3-5 mm3/minuto
Ej: Manos
Protección contra sólidos Protección contra goteo de agua
2 (+12,5mm) (15° inclinación) 3-5 mm3/
Ej: Dedo minuto
Protección contra la
Protección contra sólidos
3 (+2,5mm) pulverización (hasta 60°
inclinación) 10 litros/minuto.
Ej: Puntas
Presión de 80-100kN/m2
4 Protección contra sólidos Equipo 100% protegido contra
agua pulverizada. 10 litros
(+1mm)
/minuto. Presión de
Ej: Cables
80-100kN/m2
Ptotección contra chorros de
Protección completa
5 contra contacto, agua (cualquier ángulo). 12,5
sedimentación de polvo litros/minuto. Presión de
30kN/m2
6 Protección completa 100% protegido contra chorros
de agua. 100 litros/minuto.
contra contacto y
penetración de polvo Presión de 100kV/m2
Protección contra la inmersión
7 temporal en agua. Inmersión
completa a 1 metro durante 30
minutos.
8 100% protegido para las
inmersiones en agua
38
