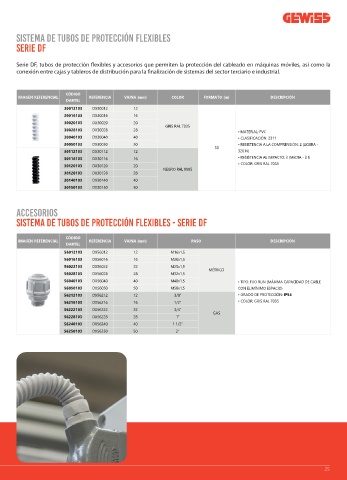

SISTEMA DE TUBOS DE PROTECCIÓN FLEXIBLES
SERIE DF

Serie DF, tubos de protección exibles y accesorios que permiten la protección del cableado en máquinas móviles, asi como la
conexión entre cajas y tableros de distribución para la nalización de sistemas del sector terciario e industrial.

CÓDIGO
IMAGEN REFERENCIAL REFERENCIA VAINA (mm) COLOR FORMATO (m) DESCRIPCIÓN
DARTEL
30012103 DX30012 12
30016103 DX30016 16
30020103 DX30020 20
GRIS RAL 7035
30028103 DX30028 28
• MATERIAL: PVC
30040103 DX30040 40 • CLASIFICACIÓN: 2311
30050103 DX30050 50 • RESISTENCIA A LA COMPRENSIÓN: 2 (LIGERA -
30
30112103 DX30112 12 320 N)
30116103 DX30116 16 • RESISTENCIA AL IMPACTO: 3 (MEDIA - 2 J)
• COLOR: GRIS RAL 7035
30120103 DX30120 20
NEGRO RAL 9005
30128103 DX30128 28
30140103 DX30140 40
30150103 DX30150 50

ACCESORIOS
SISTEMA DE TUBOS DE PROTECCIÓN FLEXIBLES - SERIE DF

CÓDIGO
IMAGEN REFERENCIAL REFERENCIA VAINA (mm) PASO DESCRIPCIÓN
DARTEL
56012103 DX56012 12 M16x1,5
56016103 DX56016 16 M20x1,5
56022103 DX56022 22 M25x1,5
MÉTRICO
56028103 DX56028 28 M32x1,5
56040103 DX56040 40 M40x1,5 • TIPO: FIJO RUN (MÁXIMA CAPACIDAD DE CABLE
56050103 DX56050 50 M50x1,5 CON EL MÍNIMO ESPACIO)
56212103 DX56212 12 3/8” • GRADO DE PROTECCIÓN: IP54
56216103 DX56216 16 1/2” • COLOR: GRIS RAL 7035
56222103 DX56222 22 3/4”
GAS
56228103 DX56228 28 1”
56240103 DX56240 40 1 1/2”
56250103 DX56250 50 2”

25
