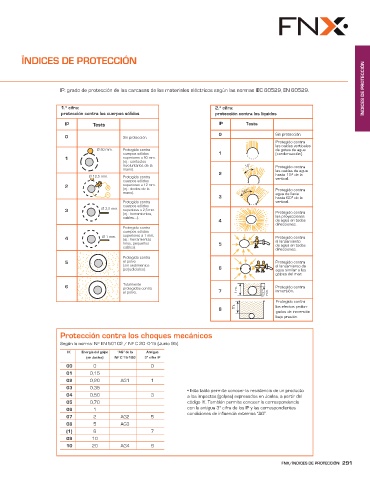

ÏNDICES DE PROTECCIÓN
ÍNDICES DE PROTECCIÓN

IP: grado de protección de las carcasas de los materiales eléctricos según las normas IEC 60529, EN 60529.

1.ª cifra: 2.ª cifra:
protección contra los cuerpos sólidos protección contra los líquidos
IP Tests IP Tests
0 Sin protección.
0 Sin protección.
Protegido contra
las caídas verticales
Ø 50 mm. Protegido contra de gotas de agua
cuerpos sólidos 1 (condensación).
1 superiores a 50 mm.
(ej.: contactos
involuntarios de la 15º Protegido contra
mano). las caídas de agua
2 hasta 15º de la
Ø 12,5 mm. Protegido contra vertical.
cuerpos sólidos
2 superiores a 12 mm.
(ej.: dedos de la Protegido contra
mano). 60º agua de lluvia
3 hasta 60º de la
Protegido contra vertical.
cuerpos sólidos
3 Ø 2,5 mm. superiores a 2,5 mm. Protegido contra
(ej.: herramientas,
cables...). las proyecciones
4 de agua en todas
direcciones.
Protegido contra
cuerpos sólidos
4 Ø 1 mm. superiores a 1 mm. Protegido contra
(ej.: herramientas
el lanzamiento
mOBT QFRVF×PT 5 de agua en todas
cables). direcciones.
Protegido contra
5 el polvo Protegido contra
(sin sedimientos el lanzamiento de
perjudiciales). 6 agua similar a los
golpes del mar.
6 Totalmente Protegido contra
protegidos contra
el polvo. 7 1 m. 15 cm min. inmersión.
Protegido contra
8 m. los efectos prolon-
gados de inmersión
bajo presión.
Protección contra los choques mecánicos
Según la norma: NF EN 50102 / NF C 20 -015 (Junio 95).
IK Energía del golpe “AG” de la Antigua
(en Joules) NF C 15-100 3° cifra IP
00 0 0
01 0,15
02 0,20 AG1 1
03 0,35
• Esta tabla permite conocer la resistencia de un producto
04 0,50 3 a los impactos (golpes) expresados en Joules, a partir del
05 0,70 código IK. También permite conocer la correspondencia
06 1 con la antigua 3° cifra de los IP y las correspondientes
condiciones de influencia externas “AG”.
07 2 AG2 5
08 5 AG3
(1) 6 7
09 10
10 20 AG4 9
